Что такое гидролиния

Гидролиния — это гидравлическая система, интегрируемая в экскаватор для работы с разнообразным навесным оборудованием. Управление осуществляется электрическим или гидравлическим способом.

Основные типы гидролиний

Однопоточная гидролиния

Характеризуется однонаправленной подачей гидравлической жидкости. Применяется для подключения:

• гидромолота;
• вибротрамбовки;
• мульчера.

Двухпоточная гидролиния

Обеспечивает двунаправленную подачу рабочей жидкости. Оптимальна для работы с:

• гидробуром;
• грейфером;
• гидроножницами.

Специальные виды гидролиний

Разводка с объединением потоков

Используется, когда навесное оборудование требует максимального расхода жидкости, который может обеспечить только сдвоенный или строенный насос базовой машины.

Линия вращения

Предназначена для подключения вращающихся механизмов, таких как гидроножницы и грейферы.

Дренажная линия

Отвечает за организованный слив гидравлической жидкости в оборудовании с гидромотором (например, в мульчерах и гидробурах).

Система объединения потоков двух насосов

Необходима в случаях, когда:

• навесное оборудование требует большего объёма жидкости, чем способен выдать один насос;
• требуется одновременная работа с другими функциями экскаватора (подъём стрелы, движение рукоятью).

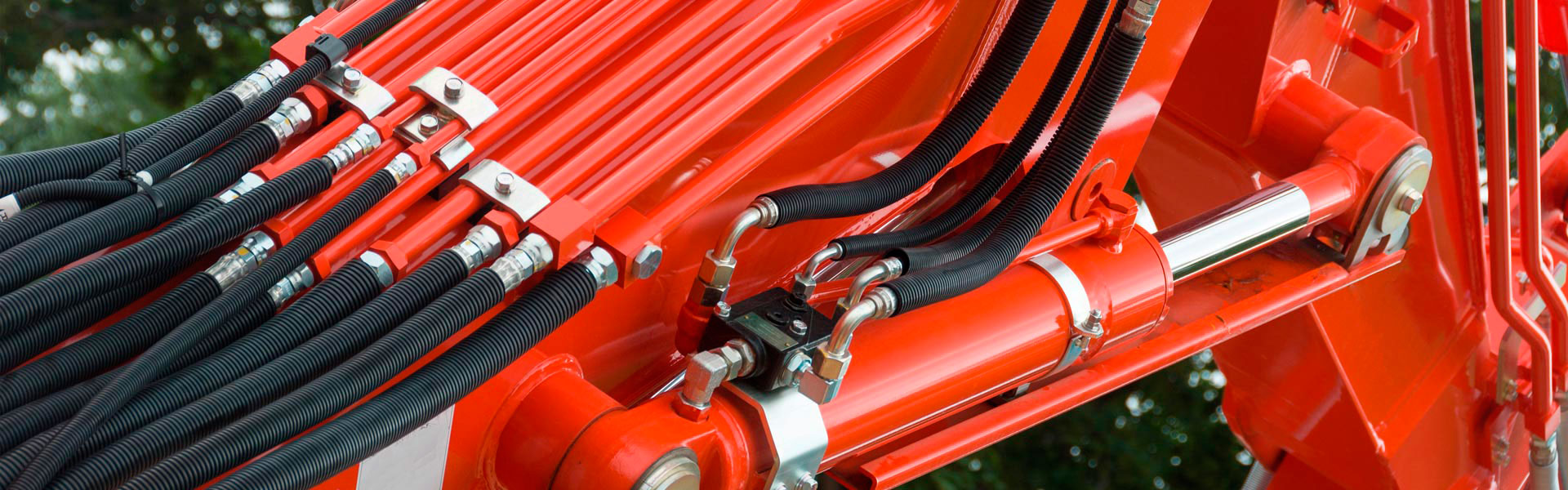

Конструкция основной гидролинии

Ключевые особенности:

• используются бесшовные холоднодеформированные трубы с толщиной стенки $4\ \text{мм}$;
• труба по стреле выполняется цельной (без соединений);
• для удобства транспортировки допускается разрезка трубы с вваркой фитингов (соединения РВД по стреле не применяются);
• управление осуществляется от гидравлической педали;
• для реверсивной работы устанавливается трёхходовой кран;
• на рукояти размещаются гидравлические краны с заглушками.

Особенности подключения навесного оборудования

При использовании разнообразного навесного оборудования (гидромолот, крашер, гидробур) требуется установка дополнительного распределителя. Это позволяет:

• переключать режимы работы с монитора экскаватора;
• управлять функциями через дополнительную кнопку в кабине оператора.

Без дополнительного распределителя потребуется ручная регулировка гидроклапана на основном распределителе.

Варианты управления линией вращения

Вариант 1: управление от кнопок на джойстике

Особенности:

• устанавливается дополнительная гидравлическая линия;
• монтируется распределитель с электроуправлением;
• подача жидкости осуществляется от основного распределителя, что может влиять на другие функции машины.

Вариант 2: управление от гидравлической педали

Преимущества:

• устанавливается дополнительный насос;
• используется отдельный гидравлический распределитель;
• линия вращения работает автономно, не влияя на другие функции экскаватора.

Конструкция дренажной линии

Основные элементы:

• изготавливается из металлической трубы;
• соединяется с гидравлическим баком экскаватора через РВД;
• на рукояти устанавливаются гидравлические краны с заглушками.
